管廊防爆配電箱

作者：admin ? 發布時間：2022-03-28 09:25 ? 瀏覽： 次

一、用途介紹
BXM（D）防爆照明（動力）配電箱是用于特殊場所控制照明電路之用，比如城市地下綜合管廊燃?xì)馀摗⒒S、煉油廠、鋼鐵廠、食品加工廠等。一般開關電流比較小，具體回路數看需控制的多少組燈，每個開關的大小看一組燈控制多少盞燈，每盞燈的電流多大。

二、適用環境
1、爆炸性氣體混合物危險場所：1區、2區。
2、爆炸性氣體混合物：ⅡA、ⅡB、ⅡC。
3、溫度組別：T1～T4。
4、防爆標志：ExdeⅡBT4/ExdeⅡCT4
注：要求ⅡC級請注明。


三、產品特點
1.管廊防爆配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。
2.防爆照明動力配電箱設計精良，安全易用，我公司免費提供一年保
3.箱體圖紙可由貴公司提供，或由我公司代為制作.
4.管廊防爆配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采
用隔爆型結構，母線箱及出線箱采用增安型結構.
5.內裝元件可根據用戶要求安裝高分?jǐn)嗦菲骰蛩軞な綌嗦菲?。如DZ47、C65、CM1等。品牌可選正泰、施耐德、ABB等等。
6.可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。
7 適用于照明和動力線路，具有分?jǐn)?、過載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可.
8.符合GB3836-2010,IEC60079標準要求。

四、技術參數
1.執行標準：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079
2.防爆標志：ExdeⅡBT4、ExtDA 21 IP65 T80℃
3.額定電壓：AC 220/380V
4.主回路額定電流：20A～250A
5.支路數:2、4、6、8、10、12
6.支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防護等級：IP54  IP55  IP65(配防雨罩)
8.防腐等級：WF1
9.入口規格：G1/2～G3＂
11.進線口方向：下進下出、下進上出、上進上出或上進下出

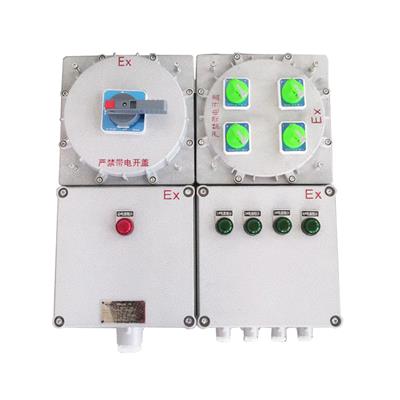

 管廊防爆配電箱BXMD
五、訂貨須知：

訂貨時應注明配動箱的支路數，各支路相應的電流以及斷路器的極數，若需帶漏電保護功能請注明；
如需帶總開關則請注明總開關的電流用極數，并注明進出線方向，進出線規格及對應的數量；
可根據用戶要求進行特殊設計，用戶需提供電氣系統圖。
